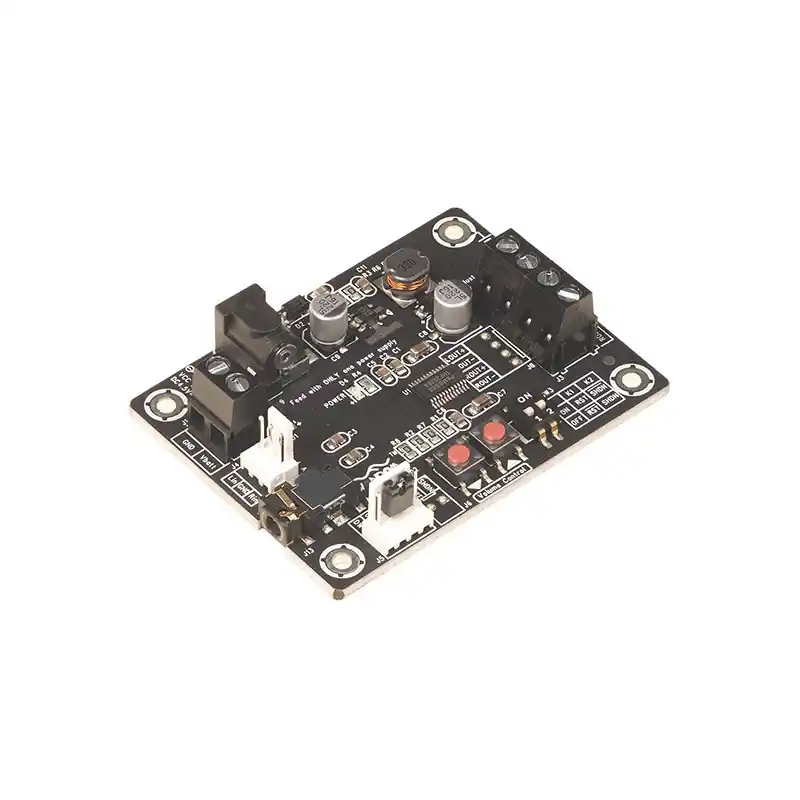

Amplificatore 2X2W in Classe D - chip PAM8803Wondom Sure Electronics - AA-AB32131
La scheda amplificatore audio stereo Wondom AA-AB32131 è una soluzione compatta e ad alta efficienza progettata per applicazioni audio a bassa potenza che richiedono qualità sonora stabile, dimensioni ridotte e consumi contenuti. Basata sulla tecnologia in Classe D e sul chip PAM8803 di PAM, questa board è in grado di erogare fino a 2W per canale su carico da 4 Ohm, garantendo unelevata intelligibilità del parlato e una riproduzione audio pulita ed efficiente anche in installazioni continuative.
Grazie allarchitettura in Classe D, il modulo offre uneccellente efficienza energetica con una dissipazione termica minima, caratteristica che lo rende particolarmente indicato per dispositivi embedded e sistemi elettronici dove lo spazio disponibile è limitato. Le dimensioni compatte e il basso assorbimento permettono lintegrazione in numerose applicazioni professionali e industriali, tra cui chioschi multimediali, distributori automatici, sistemi self-service, ticket machine, guide interattive, robot di servizio e apparecchiature vocali dedicate allautomazione.
La scheda supporta unalimentazione continua compresa tra 4,5V e 12V DC, offrendo ampia flessibilità di integrazione in sistemi alimentati sia a batteria sia tramite alimentatori esterni. Lequilibrio tra qualità audio, semplicità progettuale e affidabilità operativa rende la Wondom AA-AB32131 una scelta ideale per applicazioni OEM e progetti audio embedded dove è richiesta una riproduzione sonora chiara, efficiente e a basso consumo.
Ideale per applicazioni Kiosk e sistemi self-service
Lamplificatore Wondom AA-AB32131 è progettato per chioschi multimediali, apparecchi self-service, gaming machine e applicazioni vocali a bassa potenza. Il formato compatto, lelevata intelligibilità audio e linstallazione semplificata lo rendono perfetto per sistemi professionali dove affidabilità, manutenzione ridotta e continuità operativa sono essenziali.
Compatibile con alimentazione a batteria
La scheda supporta alimentazione DC da 3V a 5V, risultando ideale per dispositivi portatili e applicazioni standalone. Grazie al basso consumo energetico, garantisce unelevata autonomia operativa anche in utilizzo continuo con alimentazione a batteria.
Controllo volume integrato ed esterno
Il modulo integra due pulsanti tattili per la regolazione diretta del volume direttamente sulla scheda. È inoltre disponibile un connettore dedicato per il collegamento di un encoder rotativo esterno, consentendo lintegrazione di controlli volume personalizzati nel pannello del dispositivo.
Installazione rapida e integrazione semplificata
I quattro fori di fissaggio permettono un montaggio rapido allinterno di cabinet e sistemi embedded. Gli ingressi audio sono disponibili tramite connettore 2510 oppure jack audio da 3,5 mm. I terminali industriali preassemblati consentono collegamenti immediati senza necessità di saldature, velocizzando lintegrazione nei progetti audio professionali. Il LED di stato integrato permette il monitoraggio immediato del funzionamento della scheda. Le dimensioni compatte da 3 x 2 facilitano linstallazione anche in spazi ridotti.
Elevata affidabilità e lunga durata operativa
La progettazione ottimizzata per la dissipazione termica elimina la necessità di dissipatori aggiuntivi, migliorando affidabilità ed efficienza nel tempo. La scheda integra protezioni elettroniche complete contro sovratemperatura, sovracorrente, sovratensione e sottotensione, assicurando stabilità operativa e lunga vita utile anche in applicazioni continuative.
Connessioni
Specifiche
| Parametri | Condizioni | Minimo | Tipo | Massimo | Unità |
| Alimentazione | J9 (Adattatore di alimentazione) J1 (Batteria) |
4.5 3 |
12 5 |
- - |
VDC VDC |
| Alimentazione al minimo | SD Galleggiamento | - | 0.008 | 0.2 | W |
| Standby Potenza | SD Collegato a GND | - | 0.006 | 0.1 | W |
| Massimo Attualità | 4W @ 4 Ohm | - | 0.46 | - | A |
| Efficienza | 2W @ 4Ohm | 70 | - | 75 | % |
| Minimo Impedenza di carico | - | - | 4 | - | |
| Frequenza di commutazione | SD Fluttuante | - | 210 | - | KHz |
| Parametri | Condizioni | Minimo | Tipo | Massimo | Unità |
| Guadagno | - | -75 | - | 23.8 | dB |
| Sensibilità di ingresso (RMS) | @4, 2W, 1KHz | - | 300 | - | mV |
| Impedenza di ingresso | - | - | 10 | - | K |
| Potenza di uscita | @4 THD+N 10% | - | 2 | - | W |
| Banda @ ±3dB | @4 | 20 | - | 20K | Hz |
| THD | @4, 1W, 1KHz | - | 0.22 | - | % |
| Livello di rumore in uscita | Ponderazione A, Input Collegato a GND | - | 97 | - | V |
| SNR | 1W@4THD+N 1% | - | 84 | - | dB |
Contenuto della confezione
- AA-AB32131 x 1
| Brand | Wondom - Sure Electronics |
| Chips | PAM8803 |
| Output Power (Watt) | 2 |
| Channel | 2 |
| Power Supply (V) | 12 |
