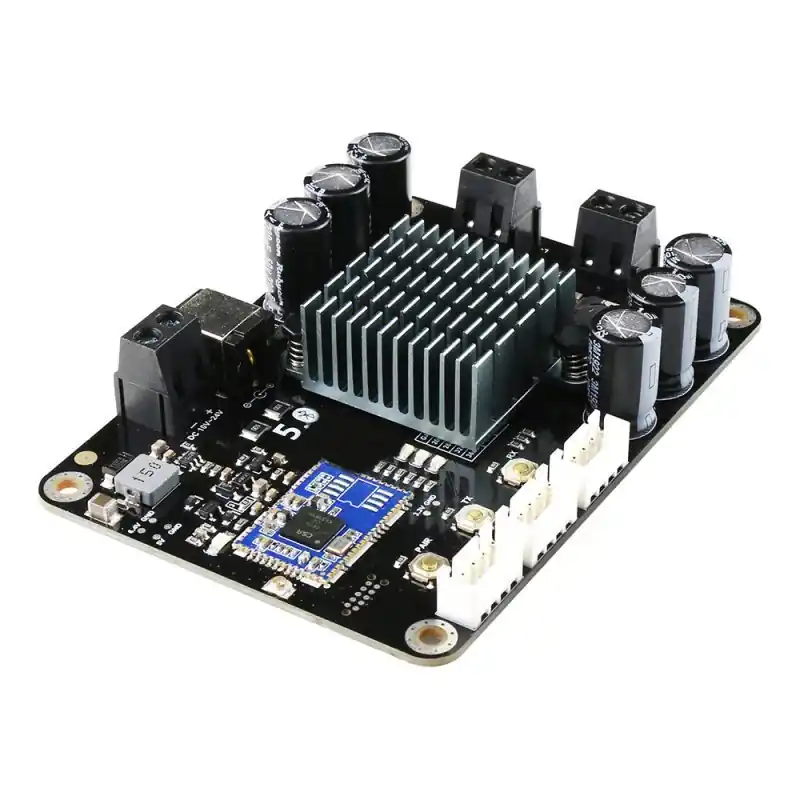

| Scheda Amplificatore Audio Bluetooth 5.0 Classe D - 2x50W APT-X / TWS |
Luxus Audio - AMB2050YM
AMB2050YM è una scheda amplificatore audio in classe D stereo 2x50W con Bluetooth multipoint. Entrambi i canali sono in grado di emettere potenza nominale simultaneamente e continuamente. Questa scheda può essere alimentata da qualsiasi alimentatore DC10V-24V. Può essere utilizzato per pilotare due altoparlanti passivi da 4 e 8 .
Il punto di forza è BT 5 integrato basato su tecnologia Qualcomm del chip CSR8675. Puoi avere molte schede AMB2050YM accoppiate e lavorare insieme come un sistema multi-room ma senza le problematiche di configurazione di un sistema multi-room in WiFi. AMB2050YM può ricordare le informazioni di associazione. Non è necessario associarli ogni volta che si accende la scheda dell'amplificatore. Ciò consente di costruire un sistema audio surround wireless e multi-room utilizzando AMB2050YM.
Se si utilizza solo un AMB2050YM. Può funzionare come una comune scheda amplificatore Bluetooth. Alimentare la scheda dell'amplificatore. Fare doppio clic sul pulsante PAIR per impostare la scheda in modalità connessione. Usa il tuo telefono o PC (ecc.) Per cercare un nuovo dispositivo Bluetooth. Il modulo verrà visualizzato come "AMB2050YM". Non è necessario un PIN, associarlo e quindi è possibile riprodurre musica.
Pulsanti di associazione:
PAIR: fare doppio clic per associare un dispositivo
TX - Fare 1 clic per la modalità Trasmissione
RX: fare 1 clic per la modalità Ricezione
Pulsanti di accoppiamento esterni Porta: collega i pulsanti esterni per controllare il PAIR / TX / RX.
Riproduci, Porta controllo volume: collega pulsanti esterni per controllare la riproduzione / pausa della musica, Volume +, Volume-.
Una scheda funziona come un normale amplificatore Bluetooth.
Più schede lavorano insieme.
Scarica di seguito la Procedura per Connettere due Ricevitori Bluetooth APT-X in modalità TWS.
Download Procedura
Come usare Master Board:
- Accendi AMB2050YM, il LED blu lampeggia lentamente.
- Fare doppio clic sul pulsante PAIR per impostare AMB2050YM in modalità Pairing. LED blu lampeggiante veloce. (Voce: associazione)
- Ora, il tuo smartphone sarà in grado di trovare un nuovo dispositivo Bluetooth che si chiama "AMB2050YM". Collegalo
- Puoi ascoltare la musica ora. Se si utilizza solo una scheda amplificatore. Non è necessario eseguire i seguenti passaggi.
- Fare clic sul pulsante TX, impostare il modulo in modalità trasmettitore. (Voce: modalità trasmettitore).
Scheda slave:
- Accendi un altro AMB2050YM. Il LED blu lampeggia lentamente.
- Assicurarsi che la scheda Master funzioni già correttamente e in modalità trasmettitore. Fare clic sul pulsante RX per impostare la scheda slave in modalità ricevitore. Ricerca automatica nella scheda Master. (Voce: modalità ricevitore, ricerca)
- Fare doppio clic sul pulsante TX sulla scheda Master. La scheda master cercherà automaticamente (30s) la scheda slave. Verranno collegate sia la scheda master che la scheda slave. (Voce: ricerca)
- La scheda slave emetterà musica ora.
- Se ci sono nuove schede, vuoi unirti come scheda slave. Basta fare clic su RX sul nuovo modulo e fare doppio clic sul modulo Master.
- Se una scheda slave vuole uscire. Fare clic sul pulsante TX su quel modulo.
Nota: se non si sente il messaggio vocale quando si fa clic su TX. Fare clic sulla RX per cambiare modalità e quindi fare nuovamente clic su TX.
Specifica:
La tabella seguente elenca tutti i dati tipici della scheda Amp. Per le specifiche complete, consultare la scheda tecnica del chip MAX98400A.TA = 25 , pinna = 1 kHz onda sinusoidale, RL = , VVS = 18V. (Se non diversamente specificato)
Caratteristiche Tecniche Scheda AMB2050YM
| Parametri | Condizioni di Test | Valori |
| Tensioni di Alimentazione | Derivato dal test PSRR | 10 - 24V |
| Limite corrente | - | 3.5A-5A |
| Larghezza di banda @ ± 3dB | @ 8 | 20Hz-22KHz |
| Efficienza | PO = 2X50W, PVDD = 24V, RL = 8 |
90% |
| Impedenza di carico minima | - | 4 |
| Frequenza di commutazione | - | 265KHz-295KHz |
| Guadagno | - | 9-29.8 dB |
| Sensibilità di ingresso (RMS) | - | 620mV |
| Impedenza di ingresso | - | 22K |
| Potenza di uscita |
Stereo, RL = 8, THD + N 10% Mono, RL = 4, THD + N 10% |
50W 50W |
| THD + N |
POUT = da 0,1 W a POUT / 2, fIN = da 20Hz a 20kHz, RL = 8 POUT / 2, fIN = 1kHz, RL = 8 |
0.3% 0.03% |
Altre Caratteristiche Scheda AMB2050YM
| Parametri | Specifiche |
| Chip | |
| Dimensioni | 8 x 4.9 x 2 cm. |
| Potenza | 2 x 50W |
| Classe Amplificatore | D |
| Controllo di volume | Opzionale |
| Protezione da cortocircuiti | Si |
| Protezione da sovratemperatura | Si |
| Bluetooth | Si |
Caratteristiche Generali:
Dimensioni: 80 * 49 * 20mm;
Connessione multipunto;
Bluetooth 5.0;
Apt-X supportato;
Tecnologia audio cCc di Qualcomm; Tecnologia TrueWireless di Qualcomm;
Ricezione stereo;
Distanza di trasmissione effettiva: 10-15 m;
Compatibile con tutti i dispositivi Bluetooth che supportano l'audio multimediale, incluso iPhone.
Vuoi Configuare questo prodotto? Segui le nostre Guide!
Clicca sul link di seguito per aprire la pagina dedicata alla configurazione del moduli bluetooth e scarica gratuitamente la procedura più adatta alle tue esigenze.
PROCEDURE DI CONFIGURAZIONE
Come posso usarlo?
| Brand | Luxus Audio |
| Chips | TPA3116D2 |
| Output Power (Watt) | 50 |
| Channel | 2 |
| Power Supply (V) | 24 |
| Bluetooth | Yes |
